有向无环图

有向无环图

定义

边有向，无环。

英文名叫 Directed Acyclic Graph，缩写是 DAG。

性质

• 能 拓扑排序 的图，一定是有向无环图； 如果有环，那么环上的任意两个节点在任意序列中都不满足条件了。

• 有向无环图，一定能拓扑排序； （归纳法）假设节点数不超过的有向无环图都能拓扑排序，那么对于节点数等于的，考虑执行拓扑排序第一步之后的情形即可。

拓补排序

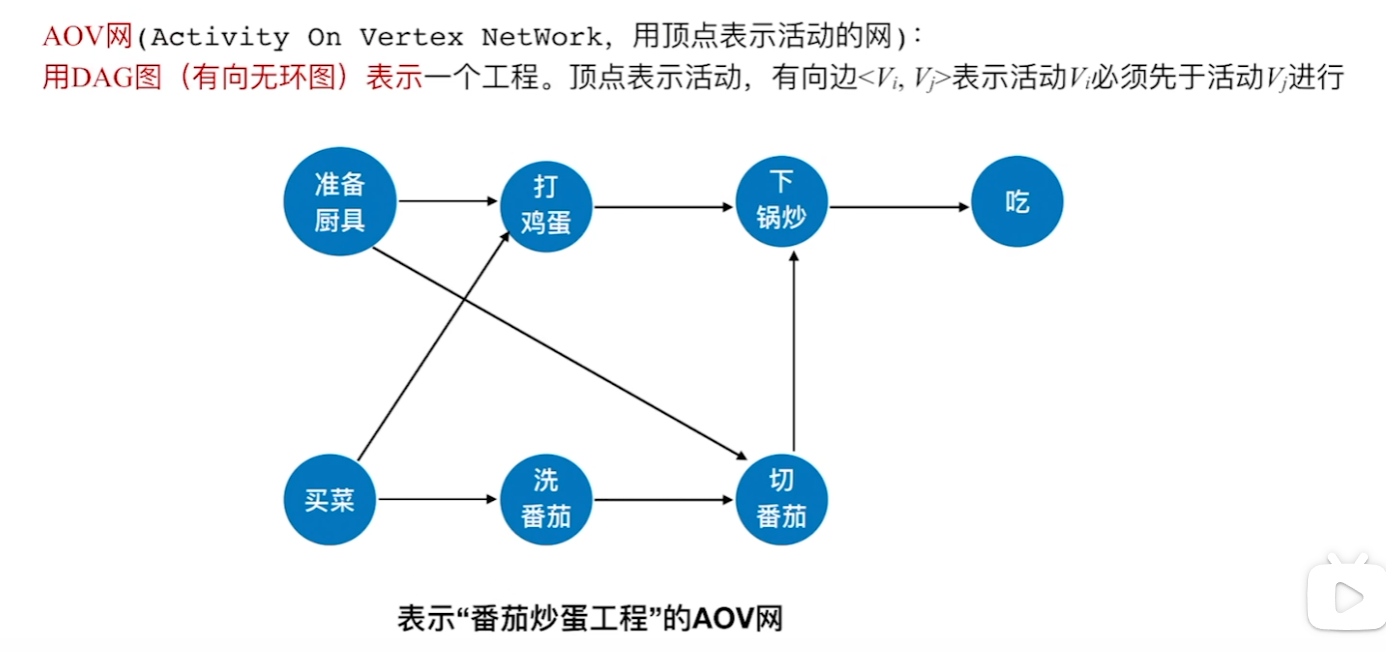

AOV网

1. 什么是AOV网络？

AOV 网络（Activity on Vertex Network）是一种通过有向图表示活动之间先后顺序的网络。它是一种有向无环图（DAG, Directed Acyclic Graph），用于描述活动之间的优先关系。

• 节点（Vertex）： 每个节点表示一个活动。
• 有向边（Directed Edge）： 边 (u, v) 表示活动 u 必须在活动 v 之前完成，也就是 u 是 v 的前置活动。

---

2. AOV网络的特点

1. 无环性： AOV 网络中不存在环。如果存在环，则无法定义活动的完成顺序。
2. 有向性： 每条边都有方向，表示活动之间的前后关系。
3. 多个拓扑序： 当存在多个节点之间没有直接依赖关系时，可以有多个拓扑排序序列。

---

拓扑排序

1. 什么是拓扑排序？

拓扑排序（Topological Sorting）是针对**有向无环图（DAG）**的所有顶点的一种线性排序，使得对于图中的每一条有向边 (u,v)(u, v)，顶点 uu 都排在顶点 vv 的前面。

拓扑排序在很多实际应用中非常重要，例如：

• 任务调度： 排列活动的顺序，使得所有的依赖关系得到满足。
• 课程安排： 如果一门课程依赖于另一门课程，则必须先完成前置课程。
• 构建系统依赖： 一个模块的构建可能依赖于其他模块。

---

2. 拓扑排序的基本思想

拓扑排序的核心在于：

• 通过检查图中每个顶点的入度（in-degree） 来安排顶点的顺序。
• 入度表示有多少条边指向该顶点。
• 入度为 0 的顶点表示没有前置依赖的活动，可以优先完成。

---

5. 拓扑排序的算法步骤

方法一：基于入度的算法

1. 初始化入度： 对每个顶点计算其入度。
2. 选择入度为 0 的顶点： 找到所有入度为 0 的顶点，将它们加入拓扑序列中，并移除它们。
3. 更新入度： 删除入度为 0 的顶点后，更新其所有相邻顶点的入度（对应移除出边）。
4. 重复： 重复步骤 2 和 3，直到图中所有顶点被处理完。如果处理完成后图中仍然存在顶点，说明图中存在环，无法进行拓扑排序。

方法二：深度优先搜索（DFS）

1. 递归遍历： 从任意未访问的顶点出发，递归访问其所有后继顶点。
2. 逆序输出： 当一个顶点的所有后继顶点都被访问后，将该顶点加入结果序列。
3. 检测环： 如果图中有环，DFS 会出现重复访问的现象，可以用访问标记检测。

---

6. AOV网络的实际应用

1. 项目管理： AOV 网络在项目管理中用来表示任务之间的依赖关系，例如某任务必须在另一任务之前完成。
2. 软件编译： 编译系统用拓扑排序来决定模块的编译顺序，确保所有依赖关系得到满足。
3. 任务调度： 多任务系统可以利用拓扑排序来确定任务的执行顺序。
